Att tänka på vid dimensionering av PR-2

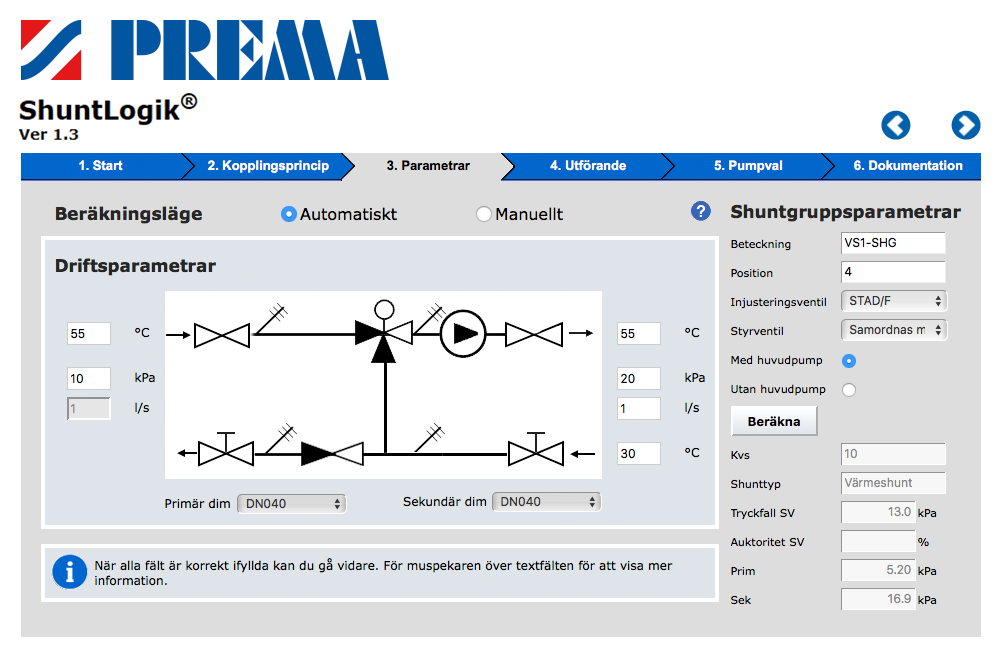

Ange under shuntgruppsparametrar om dimensioneringen ska göras med eller utan huvudpump;

Med huvudpump, ange på primärsidan tillgängligt drivtryck vid inkopplingspunkten. Om drivtrycket inte är känt, ange ett antaget värde, till exempel 12 kPa. Värdet bör sedan kontrolleras när systemet tryckfallsberäknas och huvudpump väljs.
Utan huvudpump, ange på primärsidan tryckfallet i den del av primärsystemet som shuntgruppens pump ska klara utöver tryckfallet i shuntgruppen och sekundärsystemet.

För temperaturer gäller alltid;

För andra temperaturrelationer försämras styrventilens reglerområde eftersom den då inte kan arbeta i hela sin slaglängd.

Ange flöde och tryckfall i sekundärsystemet. Flödet primärt är lika med flödet sekundärt.

Om styrventilen efter beräkning får ett alltför lågt tryckfall och programmet varnar, gå över till manuellt beräkningsläge och välj en styrventil med lägre kvs-värde.

Glöm inte att klicka på Beräkna för att uppdatera beräkningarna varje gång du ändrar någon driftsparameter.
