Att tänka på vid dimensionering av VÅ

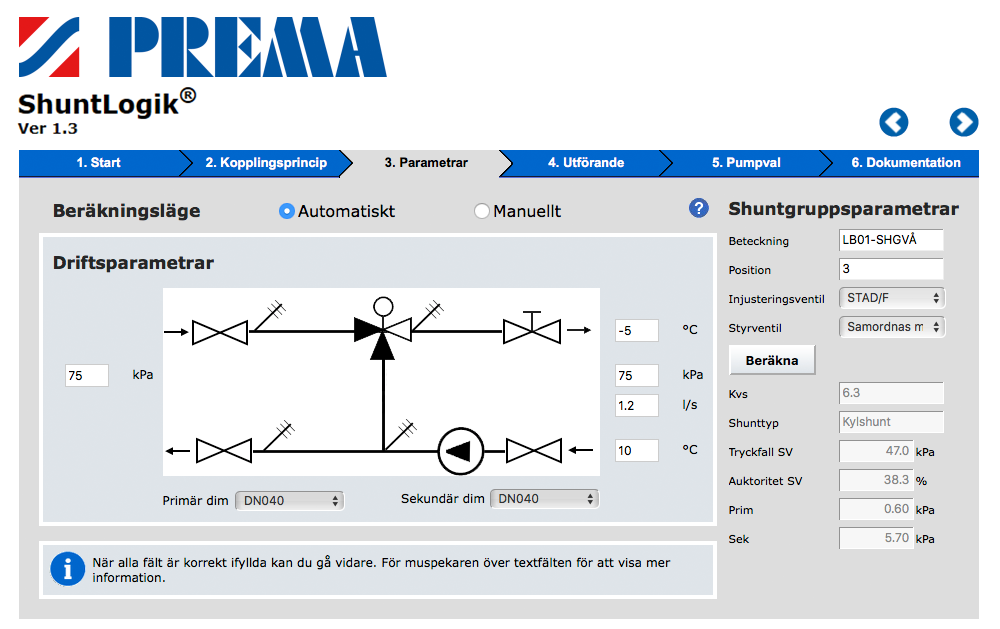

Figur 1. Dimensionering av VÅ
- ShuntLogik® dimensionerar med värden som hämtas från datakörningar för värmeåtervinningsbatterierna. Dessa ska vara gjorda med önskad systemvätska.
- Ange flöde och tryckfall i sekundärsystemet. Utöver tryckfallet i frånluftsbatteriet ska tryckfallet i rörledningarna mellan shuntgruppen och frånluftsbatteriet tas med.
- Ange tryckfall i primärsystemet. Utöver tryckfallet i tilluftsbatteriet ska tryckfallet i rörledningarna mellan shuntgruppen och tilluftsbatteriet tas med.
- Ange temperaturer för tillopp och retur sekundärt. Värden erhålls från batterikörningar. Vid lägre vätsketemperatur än -10°C varnar programmet. I dessa fall, kontakta PREMA för dimensioneringshjälp.
- Om styrventilen efter beräkning får ett tryckfall som är högre eller lägre än vad som önskas, gå över till manuellt beräkningsläge och välj en styrventil med annat kvs-värde.
- Glöm inte att klicka på Beräkna för att uppdatera beräkningarna varje gång du ändrar någon driftsparameter.
