Att tänka på vid dimensionering av SR-3

Ange tillgängligt drivtryck vid inkopplingspunkten. Om drivtrycket inte är känt, ange ett antaget värde, till exempel 20 kPa. Värdet bör sedan kontrolleras när systemet tryckfallsberäknas och huvudpump väljs.

För temperaturer bör alltid gälla:

För andra temperaturrelationer försämras styrventilens reglerområde eftersom den då inte kan arbeta i hela sin slaglängd.

Ange flöde och tryckfall i sekundärsystemet. Flödet primärt anges ej, utan beräknas av programmet baserat på flödet sekundärt och de angivna temperaturerna.

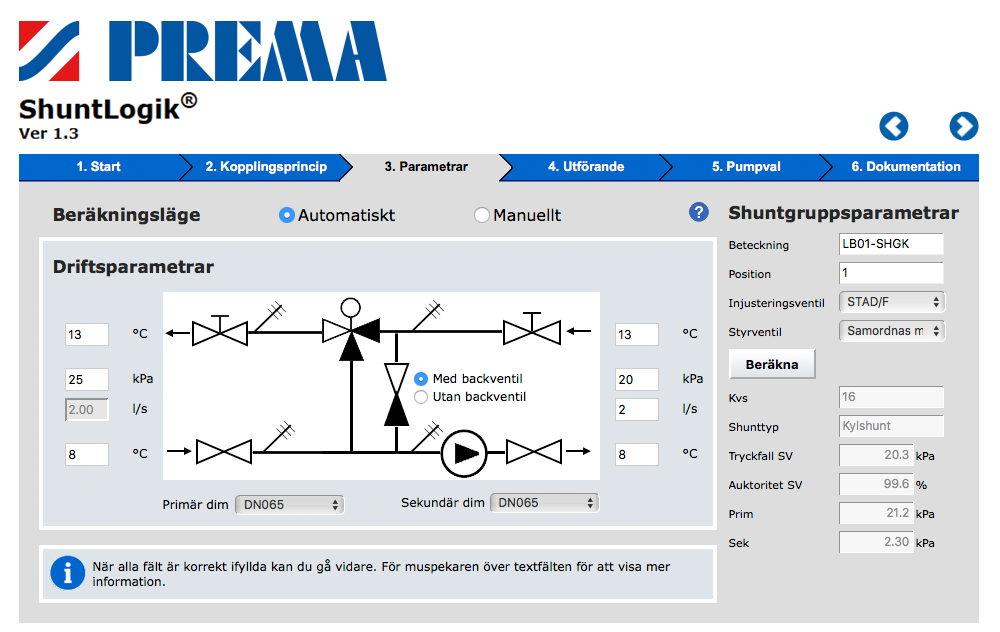

Backventilen kan väljas bort genom att markera i figuren. Motsvarande tryckfall räknas då bort.

Om styrventilen efter beräkning får ett alltför lågt tryckfall och programmet varnar, öka det tillgängliga drivtrycket primärt. Alternativt gå över till manuellt beräkningsläge och välj en styrventil med lägre kvs-värde.

Styrventilens auktoritet är nära 100 procent på grund av den mycket korta flödesvariabla rörsträckan inne i shuntgruppen.

Glöm inte att klicka på Beräkna för att uppdatera beräkningarna varje gång du ändrar någon driftsparameter.
