Kombishuntgrupper – funktion och användningsområden

När du vill växla mellan kyla och värme

I vår artikel Hur används shuntgrupper inom sjukhusmiljö nämner vi bland annat hur Premablock® kombishuntgrupper kan spara utrymme och energieffektivisera värme- och kylinstallationen i vissa delar av ett sjukhus. Nu är det dags att ta en närmare titt på vad en kombishuntgrupp är, vilka varianter som finns och hur de kan användas.

Vad är en kombishuntgrupp?

En Premablock® kombishuntgrupp gör det möjligt att hantera både värme och kyla med enbart ett batteri. Den är särskilt användbar när det finns behov av att växla mellan uppvärmning och kylning, till exempel i fastigheter med ventilationsaggregat som har både kyl- och värmebehov, golvvärme/golvkyla, kyl- och värmebafflar eller processmaskiner. Det som gör kombishuntgruppen unik är att den kombinerar funktionerna för värme och kyla i en och samma shuntlösning, vilket sparar både plats och installationskostnader jämfört med att ha separata system för varje funktion.

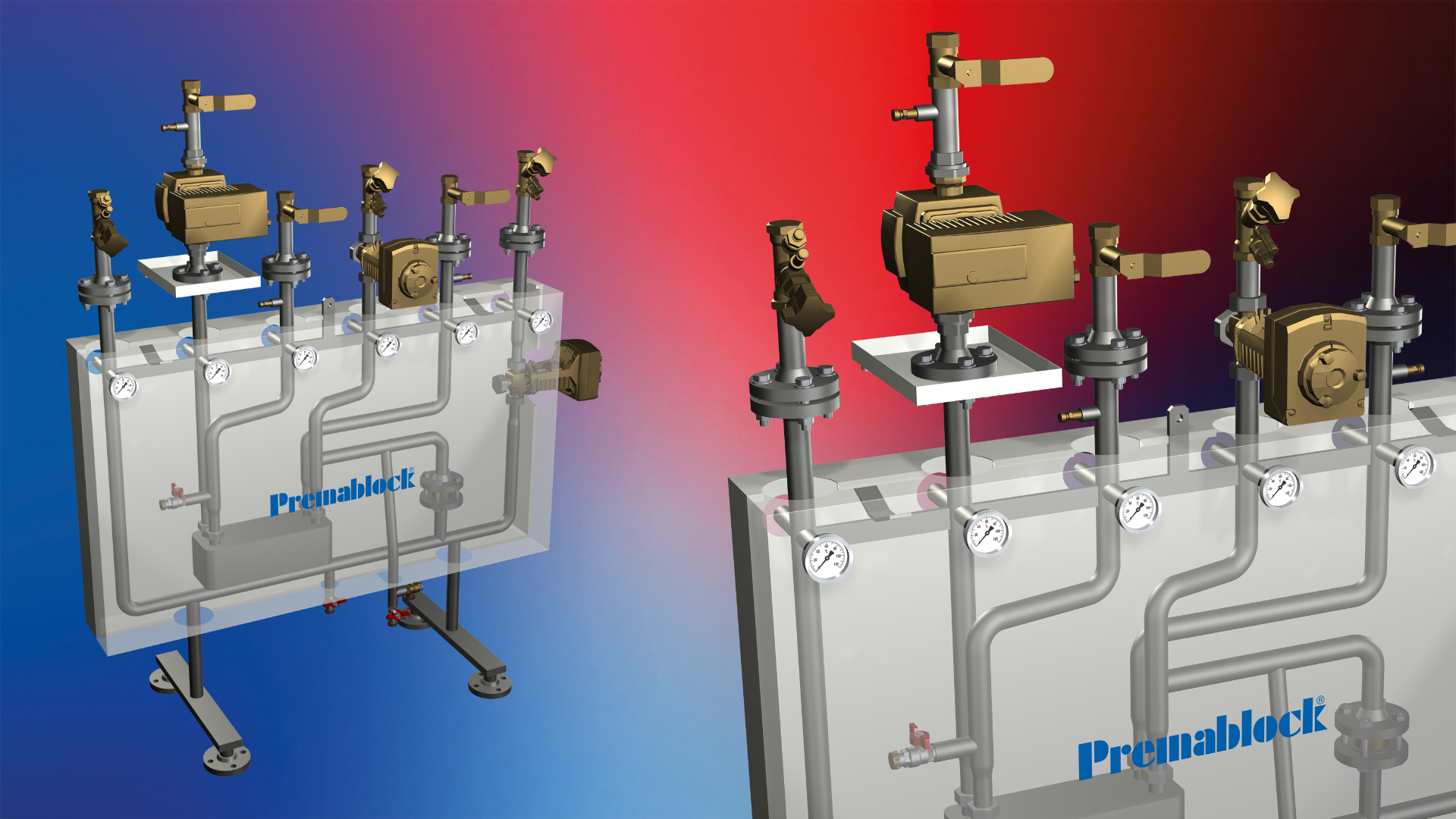

Så är en kombishuntgrupp uppbyggd

Kombishuntgruppen är konstruerad för att vara så kompakt och flexibel som möjligt. Den har vanligtvis sex anslutningar – för kyla, värme och sekundärkrets – och är utrustad med separata styrventiler för kyla och värme. Det gör det enkelt att temperaturreglera exakt efter behov.

Pumpen är placerad utanför skåpet, vilket förenklar service och ger större frihet att välja pumpfabrikat. Mätnipplar och termometrar vid alla ventiler och anslutningar gör det lätt att kontrollera tryck och temperaturer, vilket är värdefullt vid felsökning och injustering. En värmeväxlare håller kretsarna åtskilda och möjliggör att ett och samma kylbatteri kan användas för både värme och kyla. Tack vare termometermuffar på båda sidor kan shuntgruppen spegelvändas vid installation, vilket ger stor flexibilitet på plats.

Den kompakta designen minskar antalet komponenter, rördragningar och pumpar, vilket i sin tur sparar utrymme i fastigheten och förenklar installationen. Eftersom det är färre komponenter som luften måste passera genom, minskar också lufttrycksfallet. Det innebär att fläkten behöver mindre energi för att driva luften genom systemet, vilket ger lägre energiförbrukning och driftkostnader.

Fördelar med kombishuntgrupper

Beroende på dina förutsättningar erbjuder kombishuntgrupper flera tydliga fördelar:

  • Platsbesparing: Ett batteri och en pump istället för två eller fler, vilket minskar både installationsyta och materialkostnad.
  • Energieffektivitet: Mindre lufttrycksfall och färre komponenter gör att fläktar drar mindre energi.
  • Låg returtemperatur: Systemet kan arbeta med låga returtemperaturer till fjärrvärmen och minskar risken för vite från fjärrvärmeleverantörerna.
  • Minskad frysrisk: Eftersom värme alltid cirkulerar i batteriet vintertid minskar risken för att batteriet fryser.
  • Flexibilitet: Kan användas till många olika applikationer, från ventilationsaggregat till processmaskiner och pooler.
  • Enkel service: Pumpen är lättåtkomlig och komponenterna är placerade för att underlätta underhåll och felsökning.

Typer av kombishuntgrupper

Det finns flera olika typer av kombishuntgrupper, anpassade för olika behov och applikationer:

  • Premablock® SRBX-6VK:
    Den vanligaste varianten för ventilationsaggregat där både värme och kyla behövs. Här används ett enda ventilationsbatteri (kylbatteriet) för båda funktionerna. Det ger mindre aggregat, mindre rördragning och lägre installationskostnad. Perfekt för kontor, skolor och sjukhus där både värme och kyla krävs under olika tider av året.
  • Premablock® SRBX-6ECO:
    Har separata värmeväxlare för kyla och värme, vilket är användbart när man exempelvis vill ha glykol i sekundärkretsen utomhus men inte i fastighetens värme- och kylsystem. Vanligt i system där man vill skydda mot frysning eller där återvunnen värme används.
  • Premablock® SRBX-6VÅK:
    Speciellt framtagen för system med vätskekopplad värmeåtervinning. Här används tilluftsbatteriet både för värmeåtervinning och kyla, vilket sparar komponenter och installationsyta. Viktigt dock att tänka på kondenshantering när batteriet används för kyla.
  • Premablock® SRBX-6SPETS:
    Används där det finns överskottsvärme, till exempel från industriella processer eller kylmaskiner. Systemet använder i första hand gratis överskottsvärme och spetsvärmer bara vid behov med köpt energi, vilket ger lägre energikostnad.
  • Premablock® SRBX6-NÖD:
    För anläggningar med höga krav på driftsäkerhet, som serverrum eller magnetröntgen. Har nödkylning via tappvatten och ofta dubbla pumpar och styrventiler för maximal säkerhet. Kan drivas av reservkraft vid strömavbrott.
  • Premablock® SRBX-8VÅKK:
    En avancerad variant med åtta anslutningar, som kombinerar värmeåtervinning, kyla och kondensorkylning. Används där det är trångt om utrymme och där man vill undvika skrymmande utomhusplacerade kylmedelskylar, till exempel i stadsmiljöer.

Sammanfattning

Kombishuntgrupper går att få i de flesta av Premablock®-produktlinjerna och är en smart och flexibel lösning för dig som vill kombinera värme och kyla i samma system. De sparar plats, minskar energiförbrukningen och förenklar både installation och service. Med rätt typ av kombishuntgrupp kan du dessutom möta höga miljökrav och skapa ett energieffektivt system med låg driftkostnad.

Vill du veta mer om hur kombishuntgrupper kan användas i just ditt projekt? Kontakta PREMA för vägledning och skräddarsydda lösningar – vi hjälper dig!
