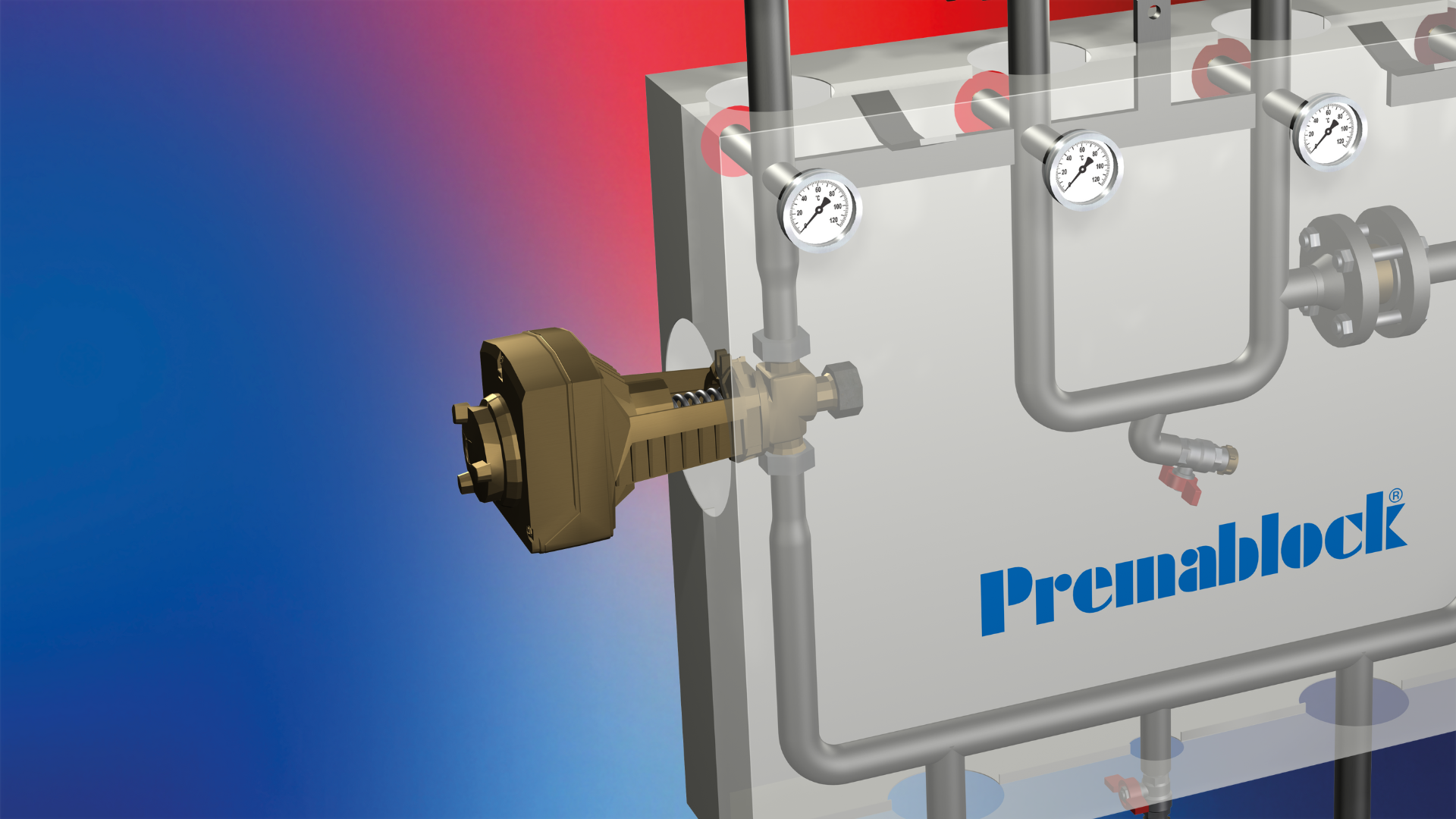

Så påverkar styrventilen shuntgruppens funktion
Vikten av en korrekt placerad styrventil
I artikeln Tvåvägs- eller trevägskoppling på shuntgruppen berättar vi att styrventilens placering skiljer sig mellan olika funktionskoppel gällande om den är primärmonterad eller sekundärmonterad. Men vad innebär det egentligen? Hur påverkar styrventilen shuntgruppens funktion? Det går vi in lite närmare på i den här artikeln.
Liksom tidigare fokuserar vi på de fyra grundkopplen:
- 2-vägs primärmonterad styrventil med variabelt flöde primärt (SR-2)
- 3-vägs primärmonterad styrventil med konstant flöde primärt (SR-3)
- 3-vägs sekundärmonterad styrventil med variabelt flöde primärt (PR-2)
- 3-vägs sekundärmonterad styrventil med konstant flöde primärt (PR-3)
Shuntgrupper för variabelt och konstant flöde
Grundkopplen SR-2 och PR-2 passar energikällor som arbetar med variabelt flöde, exempelvis fjärrvärme eller fjärrkyla. SR-2- och PR-2 shuntgrupper är energieffektiva eftersom energikällans pump kan varva ned när behovet av kyla eller värme avtar utan att flödet i sekundärkretsen stannar av.
SR-2 och PR-2 kan även användas i system med värmepump, kylmaskin eller värmepanna om det finns en ackumulatortank inkopplad på ett sätt som ger konstant flöde mellan ackumulatortanken och energikällan. I Sverige är SR-2 den vanligaste typen av shuntkoppel.
Grundkopplen SR-3 och PR-3 passar energikällor som arbetar med konstant flöde, exempelvis värmepumpar, kylmaskiner och värmepannor. Tack vare en by-passfunktion kan vattnet cirkulera antingen i hela systemet eller i primärkretsen respektive sekundärkretsen separat. Shuntgrupper av typen SR-3 och PR-3 ger energikällan längre gångtid vilket undviker slitage och är bra ur hållbarhetssynvinkel.
SR-2 och SR-3 behöver ett rejält primärt drivtryck för att fungera optimalt.
PR-2 och PR-3 har en kraftigare pump och rekommenderas när fastighetens drivtryck är lägre, otillförlitligt eller otillräckligt.
Nyckeln till en välfungerande och energieffektiv shuntgrupp med god reglernoggrannhet är i mångt och mycket styrventilen.
Primärmonterad styrventil – fördelar och placering
Grundkopplen SR-2 och SR-3 har primärmonterad styrventil som normalt sitter i shuntgruppens returledning. Styrventilen ska dimensioneras för shuntgruppens primärflöde, det vill säga shuntgruppens minsta flöde. Det gör att den kan arbeta i hela sin slaglängd vilket ger bra reglernoggrannhet.
2-vägs styrventilen i en SR-2 gör att returtemperaturen till energikällan på primärsidan alltid blir samma som returtemperaturen från brukaren på sekundärsidan.
3-vägs styrventilen i en SR-3 fungerar som en blandningsventil och för att den ska få maximal reglernoggrannhet ska systemet dimensioneras så att även det har samma returtemperatur på primärsidan som på sekundärsidan.
Andra fördelar med att placera styrventilen på returledningen är att:
- Sekundärkretsen blir enklare att avlufta
- Styrventilen i ett värmesystem inte sitter där det är som varmast vilket är bra för ställdonet
- Styrventilen i ett kylsystem inte sitter där det är som kallast vilket minskar risken för kondens
När behövs sekundärmonterad styrventil?
Grundkopplen PR-2 och PR-3 har sekundärmonterad styrventil som ska dimensioneras för shuntgruppens sekundärflöde. 3-vägs styrventilens konstruktion gör att den bör arbeta som blandningsventil i stället för fördelningsventil, därför placeras den på sekundärsidans tilloppsledning.
I PR-shuntgrupper är styrventilen inte alltid placerad i det minsta flödet vilket gör det svårare att få bra reglernoggrannhet. Dock kan de i vissa fall ändå vara att föredra då den kraftiga pumpen gör dem mer tillförlitliga vid lågt eller ojämnt drivtryck eftersom shuntgruppen själv hanterar styrventilens tryckfall.
Viktiga faktorer vid val av shuntgrupp
När du väljer grundkoppel för din shuntgrupp behöver du tänka på:
- Vilket drivtryck som finns tillgängligt i fastigheten
- Hur långt ifrån huvudpumpen shuntgruppen kommer att placeras
- Om flödet på primär- respektive sekundärsidan behöver variabelt eller konstant flöde
- Vilken typ av objekt som ska värmas upp eller kylas ned
- Vilken temperaturskillnad det är på tillopp och retur (ΔT)
En anläggningsanpassad shuntgrupp är mest energieffektiv och tillförlitlig då den är dimensionerad för just de förutsättningar som gäller vid den givna placeringen. ΔT är extra intressant att räkna på. Låt oss kika på några exempel.
Exempel på shuntgruppslösningar

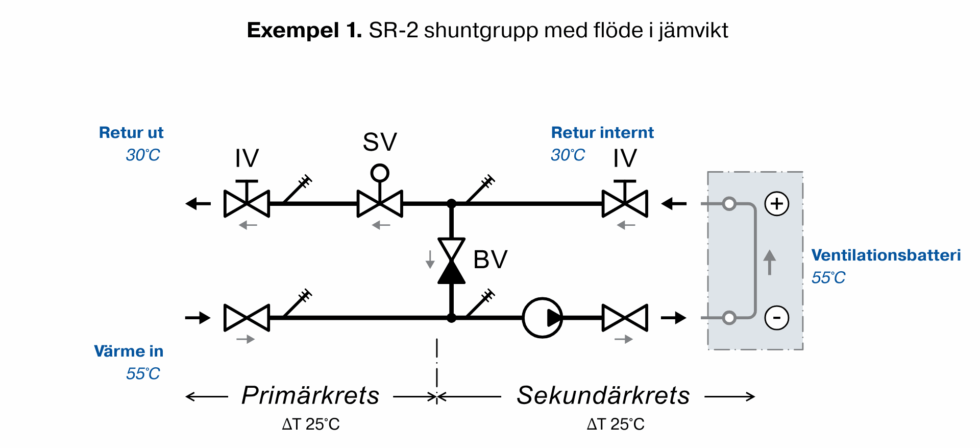

Exempel 1: En SR-2 shuntgrupp kopplad till ett ventilationsbatteri som värmer upp luften i en affärslokal. Vattnet kommer in som 55° på primärsidan av shunten, går ut på sekundärsidan och vidare in i värmebatteriet, sedan kommer det tillbaka i retur som 30° på primärsidan. Då har du 25° temperaturskillnad på både primär- och sekundärsidan och det är samma flöde på båda sidor. Styrventilen dimensioneras för primärflödet.

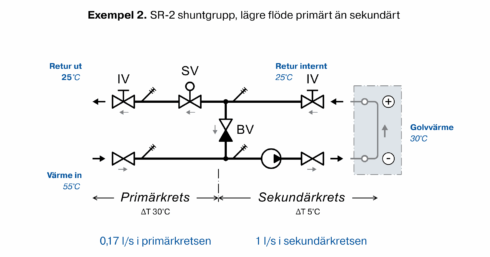

Exempel 2: En SR-2 shuntgrupp kopplad till golvvärmen i ett hotell. Vatten kommer in på primärsidan som 55° och blandas ned till 30°. Returen från golvvärmen är 25°. För att få 30° igen ut till golvvärmen släpps en mängd 55° vatten in i systemet. Temperaturskillnaden på sekundärsidan är 5°. På primärsidan är skillnaden 30°. Det innebär att det är mycket lägre flöde primärt än sekundärt. Styrventilen dimensioneras för det mindre flödet på primärsidan.
Exempel 3: En PR-2 shuntgrupp kopplad till golvvärmen i ett hotell. Temperaturförhållandena är som i exempel 2, men eftersom styrventilen sitter i sekundärflödet behöver den vara större och är därför inte optimerad för det lilla flödet som blir på primärsidan. Styrventilen kan därmed inte arbeta i hela sin slaglängd och styrventilsporten mot primärsidan blir för stor vilket gör att reglernoggrannheten blir sämre. PR-2 bör därmed endast väljas om primärflödet är lika stort som sekundärflödet.
Blandade funktionskoppel: Om du har ett system med SR-2 shuntgrupper där en eller flera av shuntgrupperna sitter långt ifrån huvudpumpen kan det vara bra att välja PR-2 på shuntgrupperna längst ut. Detta eftersom primärtryckfallet i en SR-2 långt ut i systemet riskerar att bli dimensionerande för huvudpumpen, som då kan bli onödigt stor och kraftig för det övergripande behovet.
Sammanfattning: Välj shuntgrupp baserat på de specifika förutsättningar och behov som gäller där den är placerad i anläggningen. Med rätt dimensionering och funktionalitet får du ett system som är både driftsäkert och energieffektivt samtidigt som det ger bästa möjliga komfort året om.
Är du osäker på vilket grundkoppel som passar just din anläggning? Kontakta PREMA för rådgivning och hjälp med dimensionering.
